3D nyomtatott kulcstartó készítése

Ebben az oktatóanyagban bemutatjuk, hogyan lehet kulcstartót létrehozni néhány egyszerű lépésben a mi segítségével 3D szerkesztő eszköz. Egy kör alakú kulcstartót fogunk létrehozni, amelynek tetején egy kis lyukkal lehet csatlakozni a kulcstartóhoz, és egy magasított mintával, amely lent látható az első képen.

Elkészült kulcstartó 3D modellünk

Elkészült kulcstartó 3D modellünk

A kulcstartó 3D nyomtatási előnézete

A kulcstartó 3D nyomtatási előnézete

Az elkészült 3D-nyomtatott kulcstartó

Az elkészült 3D-nyomtatott kulcstartó

1. lépés – Adja hozzá a megemelt képet

Az első lépés a használatra alkalmas kép megtalálása. Ezek közül a kiválóak közül választottunk egyet magasságtérkép képek mint fő mintánk, amelyre építhetünk. A kép vászonhoz való hozzáadásához kattintson az eszköz bal oldalán található eszköztár alján található feltöltés gombra. Ezután navigálhat a magasságtérkép képéhez, és hozzáadhatja a vászonhoz.

Miután a képet hozzáadtuk a vászonhoz, annak érdekében, hogy megfelelően 3D-s térré konvertálhassuk, módosítanunk kell a beállításokat, hogy tájékoztassuk az eszközt arról, hogy az általunk használt kép egy magassági térkép. Ezt a konfigurációs gombra kattintva tehetjük meg a kép bal felső sarkában, amely megnyitja a konfigurációs panelt.

A konfigurációs beállításokon belül a Mode beállítást Standard értékre, a Mélységet pedig 10 mm-re állítjuk. A mélység beállítható úgy, hogy a megemelt terület magasabb vagy alacsonyabb legyen, az Ön képétől és preferenciáitól függően.

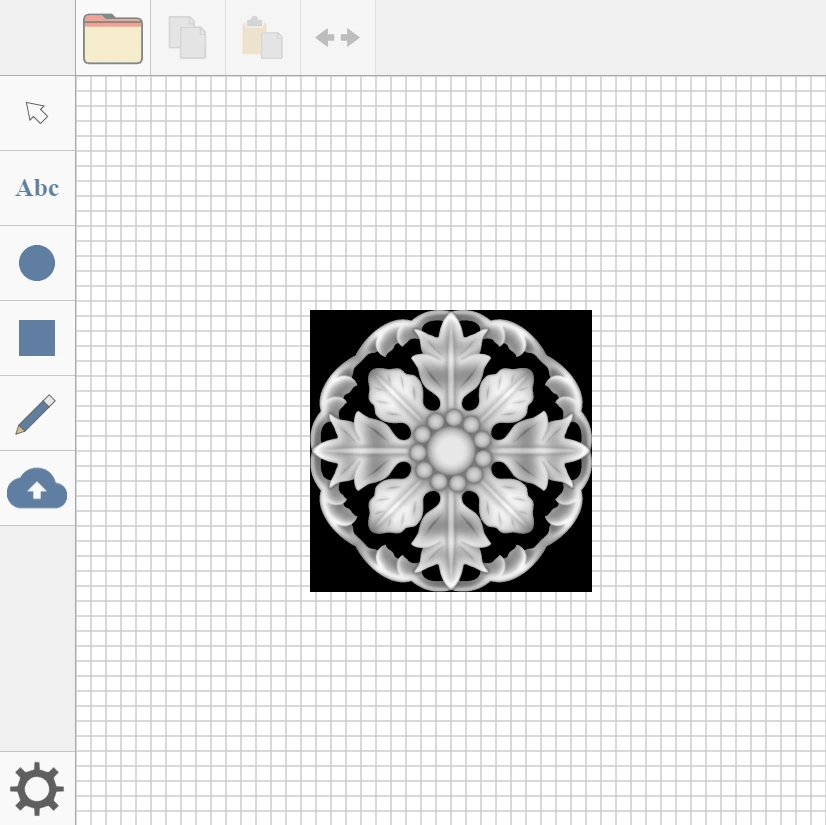

A magasságtérkép hozzáadva

A magassági térkép kép hozzáadva

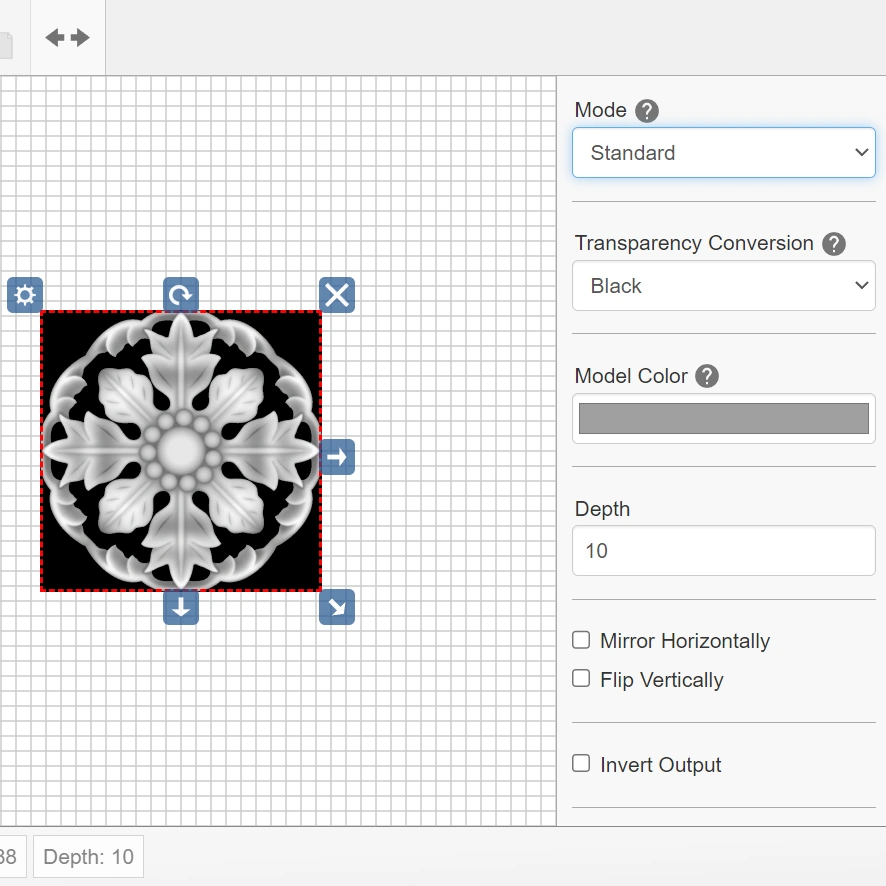

Az üzemmód beállítása Normálra

Az üzemmód beállítása Normálra

2. lépés – Másodlagos réteg hozzáadása

A kép hozzáadásával létre kell hoznunk egy új réteget, amelyet a kulcstartó alap létrehozásához használunk. A 3D szerkesztő rétegei hasonlóak a népszerű 2D képszerkesztő szoftverek rétegeihez, és lehetővé teszik a 3D elemek egymásra helyezését. Kulcstartónk 2 rétegből fog állni: az 1. rétegből, amely a megemelt magassági térképet tartalmazza, és a 2. rétegből, amely a kulcstartó alapot tartalmazza és az 1. réteg alatt helyezkedik el.

Ha új 3D-s tervet hoz létre a szerkesztőben, akkor egyetlen réteg már létrejött az Ön számára. Új réteg hozzáadásához a felső eszköztárban a Rétegek gombra kell kattintanunk. Ekkor megjelenik a Layer konfigurációs panel, ahonnan felvehetünk egy második réteget, és a fel és le nyílgombokkal módosíthatjuk a rétegek sorrendjét, hogy a képet tartalmazó réteg az alap kulcstartó réteg alatt legyen.

Az aktuálisan aktív réteg piros kerettel van kiemelve, és csak az aktív réteg elemei szerkeszthetők; így váltani kell a rétegek között, ha módosítani szeretné a magasságtérkép képének vagy köreinek tulajdonságait.

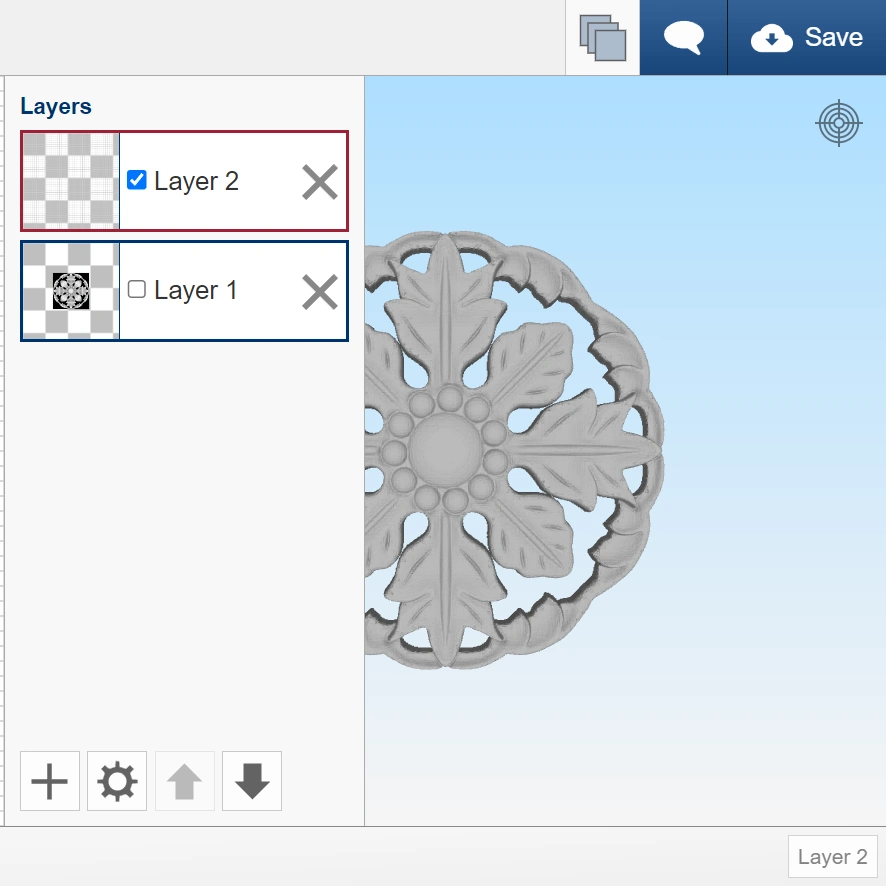

A rétegek panel egy második réteg hozzáadásával

A rétegek panel egy második réteg hozzáadásával

3. lépés – A kulcstartó alap létrehozása

A kulcstartó alapját két kör létrehozásával alakítjuk ki: egy nagy kört, amely a korábban hozzáadott kép alá fog ülni, és egy másik kisebb kört, amely a tetején ül, és ott lesz a kivágás, amelyhez a láncszemet rögzíthetjük.

A kezdéshez a bal oldali eszköztár Kör gombjával adjunk hozzá egy kört, majd kattintsunk a konfigurációs gombra a sugár beállításához. Ennél a képnél a sugarat 105 mm- re állítjuk be, ami nagynak tűnhet, de ezt le is kicsinyíthetjük, amikor kinyomtatjuk. A konfigurációs panelen az alap vastagsága 5 mm -re is beállítható a Mélység mezőben; ez ismét módosítható és később szükség szerint méretezhető.

Miután a két kört hozzáadtuk a vászonhoz, itt az ideje, hogy összekapcsoljuk őket az Egyesítés paranccsal. Ha a nagyobb kört kiválasztottuk, kattintsunk az Egyesítés gombra, majd jelöljük ki a második, kisebb kört a kettő összekapcsolásához. Vegye figyelembe, hogy az egyesített körök összevonása után általános alakzatokká alakulnak, így az egyes körtulajdonságok, például a sugár nem szerkeszthetők.

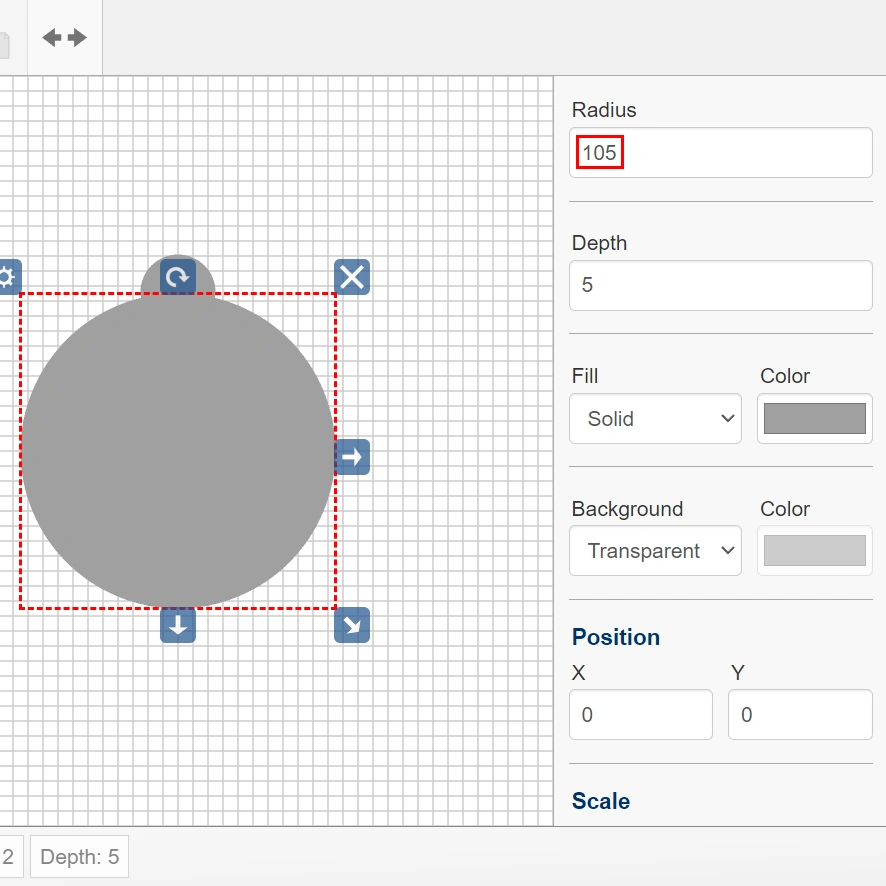

A fő kör sugara 105 mm-re van beállítva

A fő kör sugara 105 mm-re van beállítva

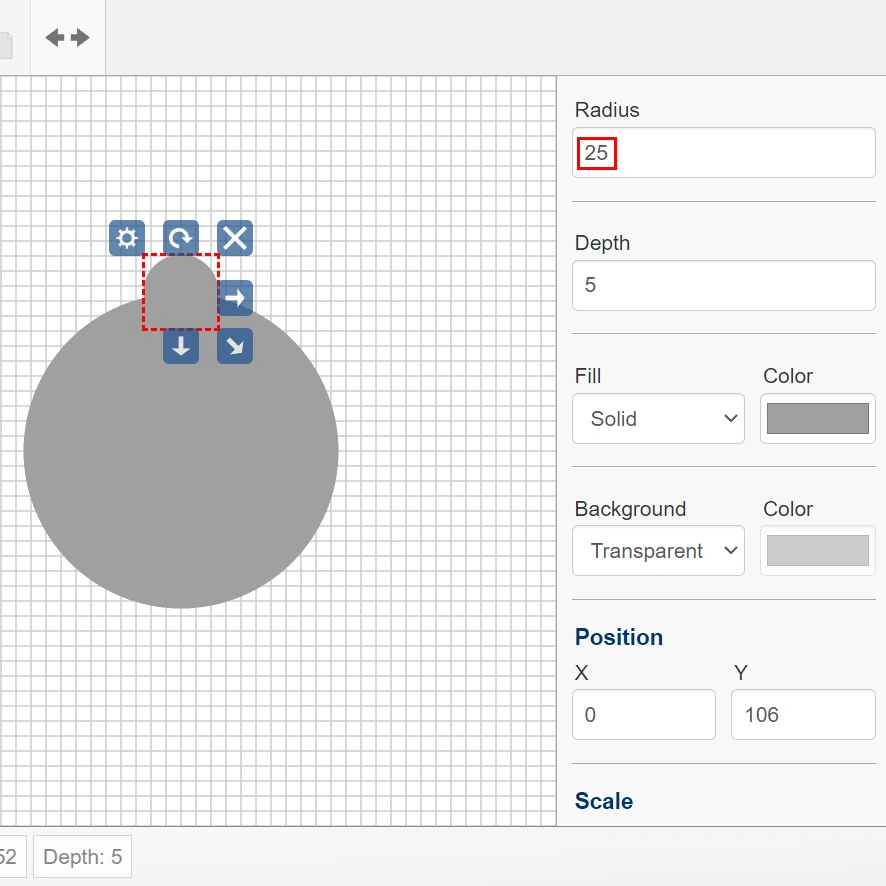

A második kisebb kör hozzátette

A második kisebb kör hozzátette

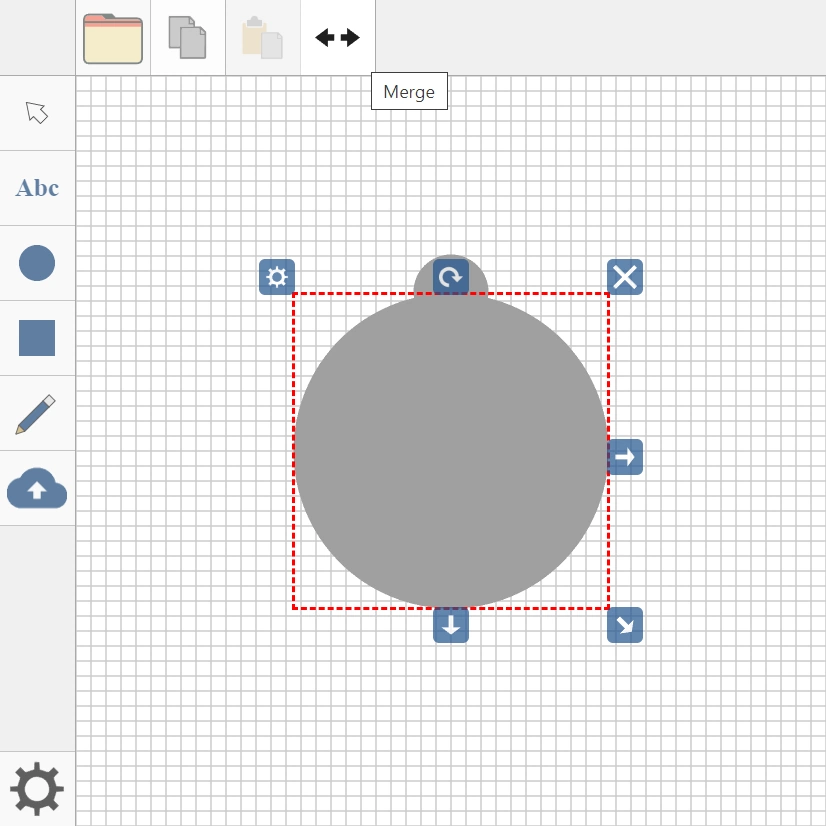

A két kör együtt

A két kör együtt

4. lépés – A kivágás létrehozása

Itt az ideje, hogy hozzáadja a kivágást, ahol a kulcstartó csatlakozik a kulcstartóhoz. Ehhez hozunk létre egy másik 10 mm sugarú kört, és helyezzük el középen az előzőleg hozzáadott kisebb kör tetejére, az alábbi képen látható módon.

Mivel azt szeretnénk, hogy ez a kör lyukat készítsen az előzőleg hozzáadott körön, ezért a Rendering módot Kivonásra állítjuk, így ahelyett, hogy hozzáadnánk a 3D modellhez, ez a kör lyukat hoz létre a modellben, ahogy az a 2. képen is látható. lent.

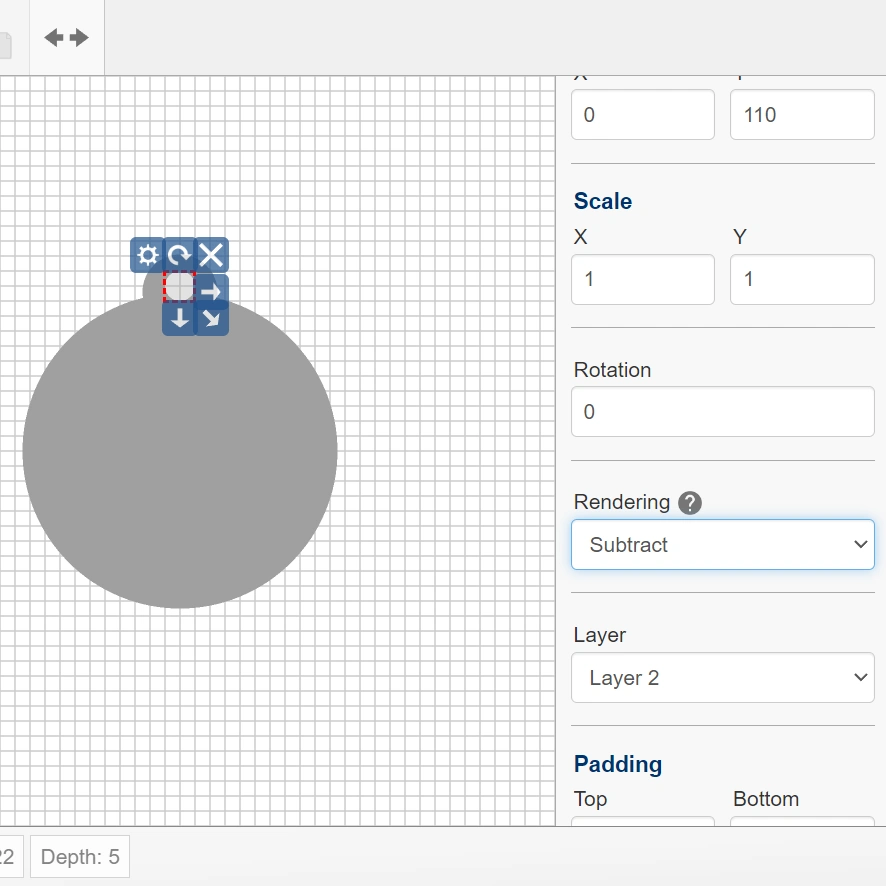

Egy 10 mm-es kör, amelynek renderelése Kivonásra van állítva

Egy 10 mm-es kör, amelynek renderelése Kivonásra van állítva

Mindkét réteg láthatóra van állítva

Mindkét réteg láthatóra van állítva

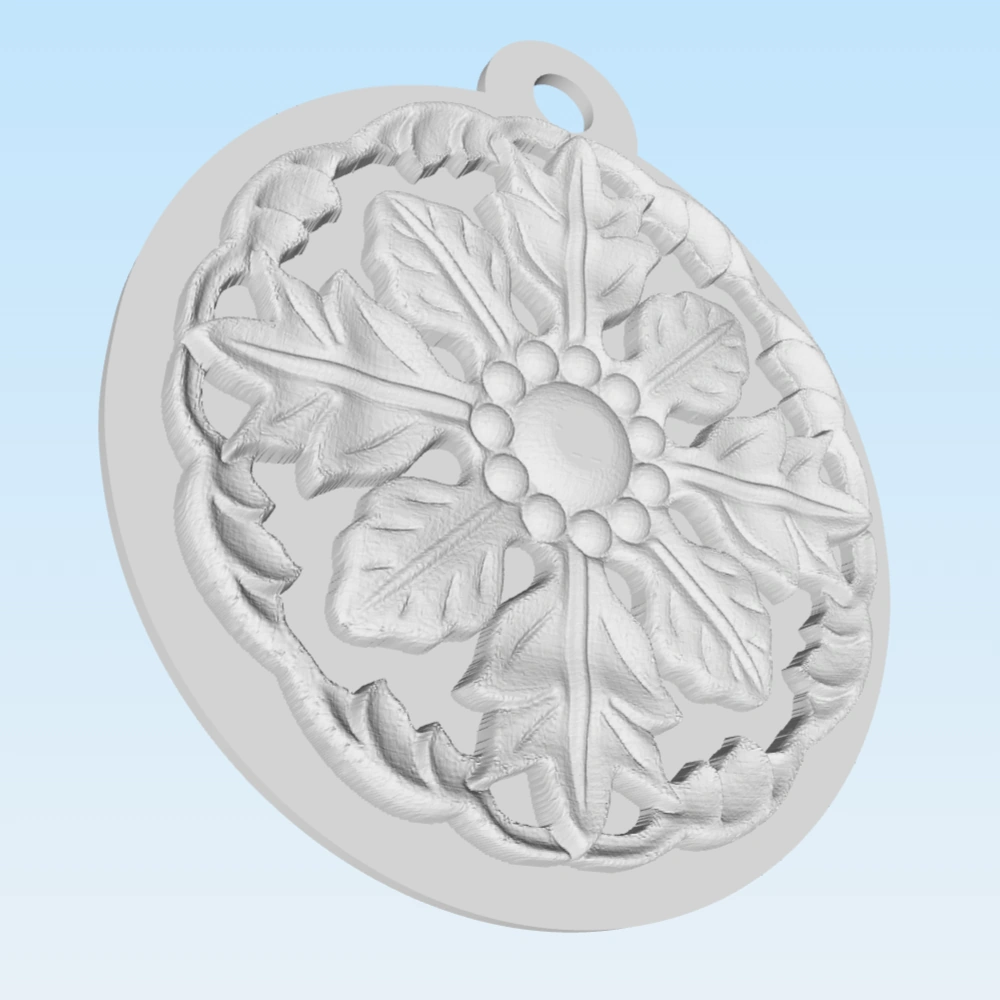

Elkészült kulcstartó 3D modellünk

Elkészült kulcstartó 3D modellünk

5. lépés – Mentés és 3D nyomtatás

A táskában lévő dizájnnal most a fájl mentésére fordítjuk a figyelmet. Ha az eszköz jobb felső sarkában található Mentés gombra kattint, lehetősége van a terv exportálására vagy mentésére. A terv mentése egy ITSP fájl olyan formátumban menti el, amely lehetővé teszi a terv újratöltését és szerkesztését a jövőben. Az Exportálás gomb elmenti a tervet a jelenleg támogatott számos 3D modell formátum egyikébe. Mivel 3D-s nyomtatást fogunk végezni, a tervet exportálni fogjuk a STL formátum amely biztosítja, hogy a 3D nyomtatási szeletelő szoftverünkkel meg lehessen nyitni.

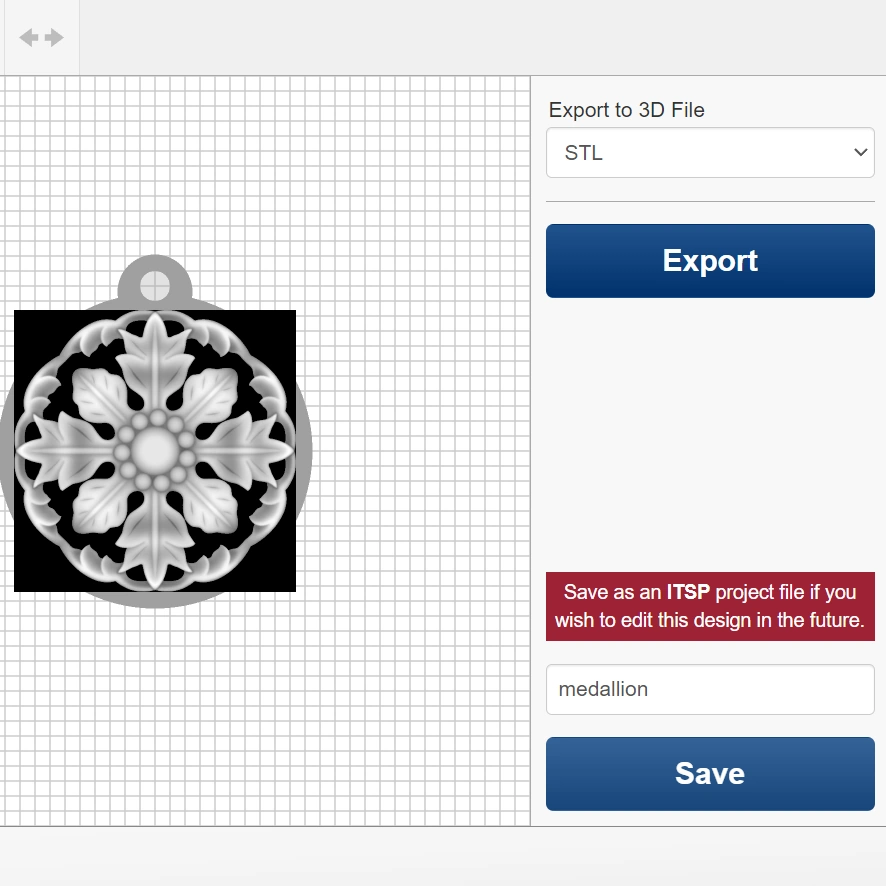

A 3D tervező mentési panel

A 3D tervező mentési panel

A 3D modell nyomtatásra készen áll

A 3D modell nyomtatásra készen áll

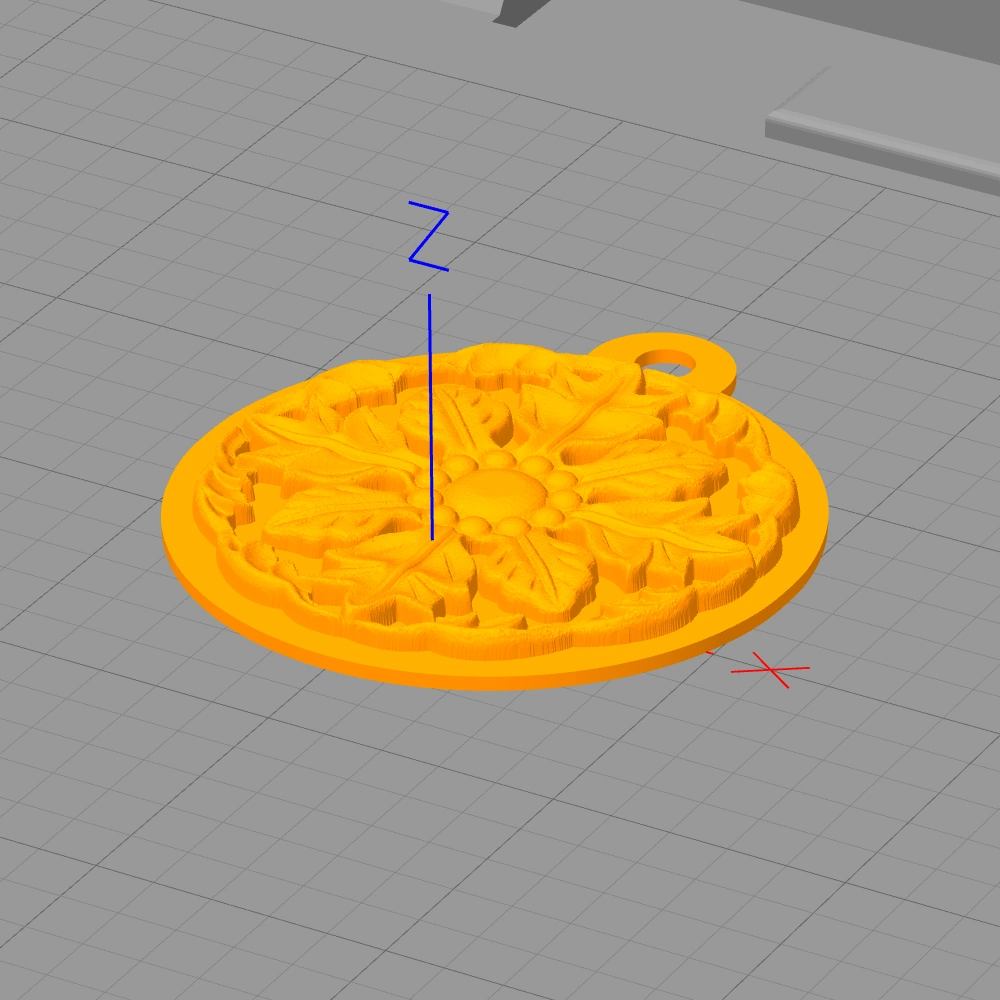

A kulcstartó 3D nyomtatási előnézete

A kulcstartó 3D nyomtatási előnézete

Minden kész

Körülbelül 30 perc után a 3D nyomtatóban itt van a 3D-nyomtatott kulcstartó. Ez a 3D nyomtató egyszerre csak egy színt támogat; Ez azonban nem probléma, hiszen amikor a nyomtató elkészült az arany műanyag alappal, szüneteltethetjük a nyomtatást, és a műanyagot piros színű műanyagra cserélhetjük a kulcstartó felső megemelt magassági térképes részéhez.

Az elkészült 3D nyomtatott kulcstartó

Az elkészült 3D nyomtatott kulcstartó

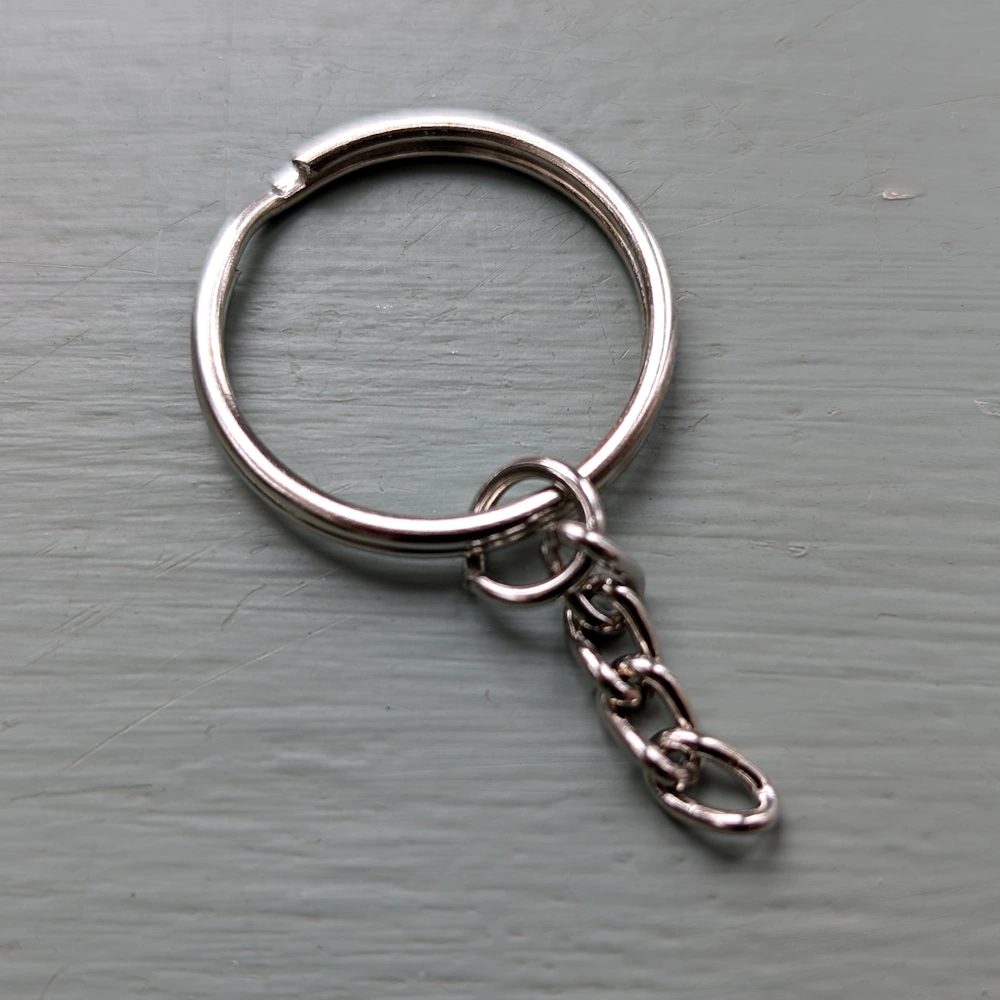

A kulcstartó rögzítése

A kulcstartó rögzítése

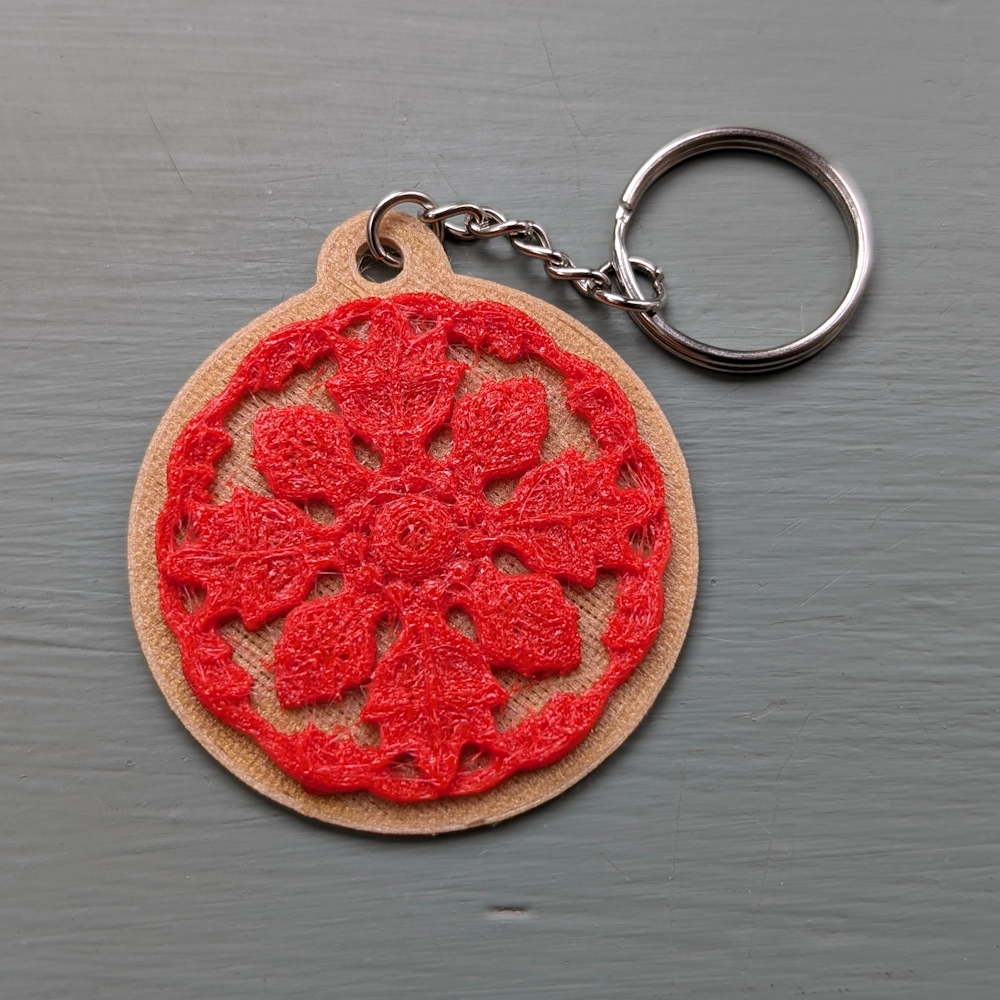

Az elkészült 3D nyomtatott kulcstartó tartozékkal

Az elkészült 3D nyomtatott kulcstartó tartozékkal
