Bem-vindo a este tutorial de impressão 3D, onde mostraremos como imprimir em 3D um arquivo de modelo OBJ usando nossas ferramentas de conversão e o software de impressão 3D de sua escolha.
Em primeiro lugar, pode ser necessário converter o arquivo OBJ em um formato de arquivo reconhecido pelo software de impressão 3D. A maioria dos softwares de impressão 3D suporta os formatos STL ou 3MF, portanto, verifique com seu software de impressão 3D qual formato é compatível. Se você tiver sorte, ele poderá ter suporte integrado para o formato OBJ.
O software de impressão 3D que usaremos é Simplify 3D, que possui suporte integrado para importação direta de arquivos STL, 3MF e OBJ. A maioria das impressoras 3D vem com seu próprio software de fatiamento, que oferece recursos semelhantes, e há muitos softwares de fatiamento 3D gratuitos.
Neste tutorial, assumiremos que nosso software não suporta o formato OBJ e, em vez disso, primeiro o converteremos para o formato STL.
Para começar, precisamos converter o arquivo OBJ em um formato compatível com o seu software de impressão 3D. Conforme mencionado anteriormente, STL e 3MF são os dois formatos mais amplamente suportados em software de impressão 3D.
Nós usamos nosso OBJ para STL ferramenta de conversão para realizar esta conversão. A ferramenta é simples de usar; selecione o botão "Upload" e selecione seu arquivo ou arraste e solte seu arquivo OBJ na ferramenta. Depois de selecionar seu arquivo OBJ, você verá seu arquivo listado na ferramenta, pronto para ser convertido. Tudo o que você precisa fazer agora é clicar no botão "Converter" para receber o arquivo STL convertido.
Se o seu software de impressão 3D ou fatiamento suportar o formato 3MF, você pode usar nosso OBJ para 3MF conversor para criar um arquivo 3MF a partir do seu OBJ.
Com o arquivo convertido STL ou 3MF em mãos, agora podemos abrir nosso software de impressão 3D. O software escolhido para este tutorial é o excelente aplicativo de impressão 3D Simplify 3D, embora existam muitos outros aplicativos de fatiamento 3D por aí. Uma vez aberto no software de impressão 3D, é apresentada uma prévia do modelo 3D na mesa de impressão, pronto para quaisquer ajustes finais antes da impressão.
Antes de continuarmos, aqui estão algumas informações sobre a impressão 3D e como ela funciona. É importante compreender os diferentes tipos de impressoras 3D e as suas vantagens e desvantagens para fazer as melhores escolhas dentro do software de fatiamento.
Outro método comum de impressão 3D - SLA (Estereolitografia), usa um laser direcionado a uma camada de resina fotopolímérica para criar uma impressão 3D camada por camada. Algumas impressoras 3D SLA oferecem qualidade de impressão superior em comparação com impressoras FDM, mas podem sofrer com volumes de impressão muito menores.
SLS, ou Sinterização Seletiva a Laser, é um método de impressão 3D que utiliza um laser e uma camada de pó, como o náilon. O laser cria a impressão 3D final aquecendo o pó e unindo-o para formar uma forma sólida. Devido à resistência e alta qualidade do modelo final impresso em 3D, o SLS é normalmente usado por empresas comerciais de impressão 3D.
O tipo mais comum de impressão 3D, FDM (Fused Deposition Modeling), utiliza o processo de aquecer um filamento de plástico e esguichá-lo através de um bocal de metal de pequeno diâmetro em altas temperaturas enquanto desenha o modelo 3D, uma camada de cada vez. O processo possui muitas variáveis, como espessura da camada, espessura da parede, porcentagem de preenchimento e muito mais, que podem ser ajustadas para produzir a impressão 3D final mais adequada para o modelo e sua aplicação.
Estaremos usando uma impressora MakerBot FDM para os fins deste tutorial. Esta impressora possui uma grande área de impressão e pode imprimir o objeto 3D usando plástico de filamento PLA.
A etapa final do nosso tutorial é começar a imprimir seu modelo em 3D. Dependendo das opções de conexão oferecidas pela sua impressora 3D, pode ser necessário conectar a impressora ao seu computador via USB. Também pode ser possível salvar o arquivo de impressão 3D (GCODE) em um cartão SD e inseri-lo diretamente na impressora. A maioria das impressoras modernas também oferece suporte a WiFi. Para verificar como o modelo 3D será impresso Simplify 3D oferece um modo de visualização mostrando como o modelo será dividido em camadas com um controle deslizante de camada de visualização que permite examinar como o modelo será impresso camada por camada.

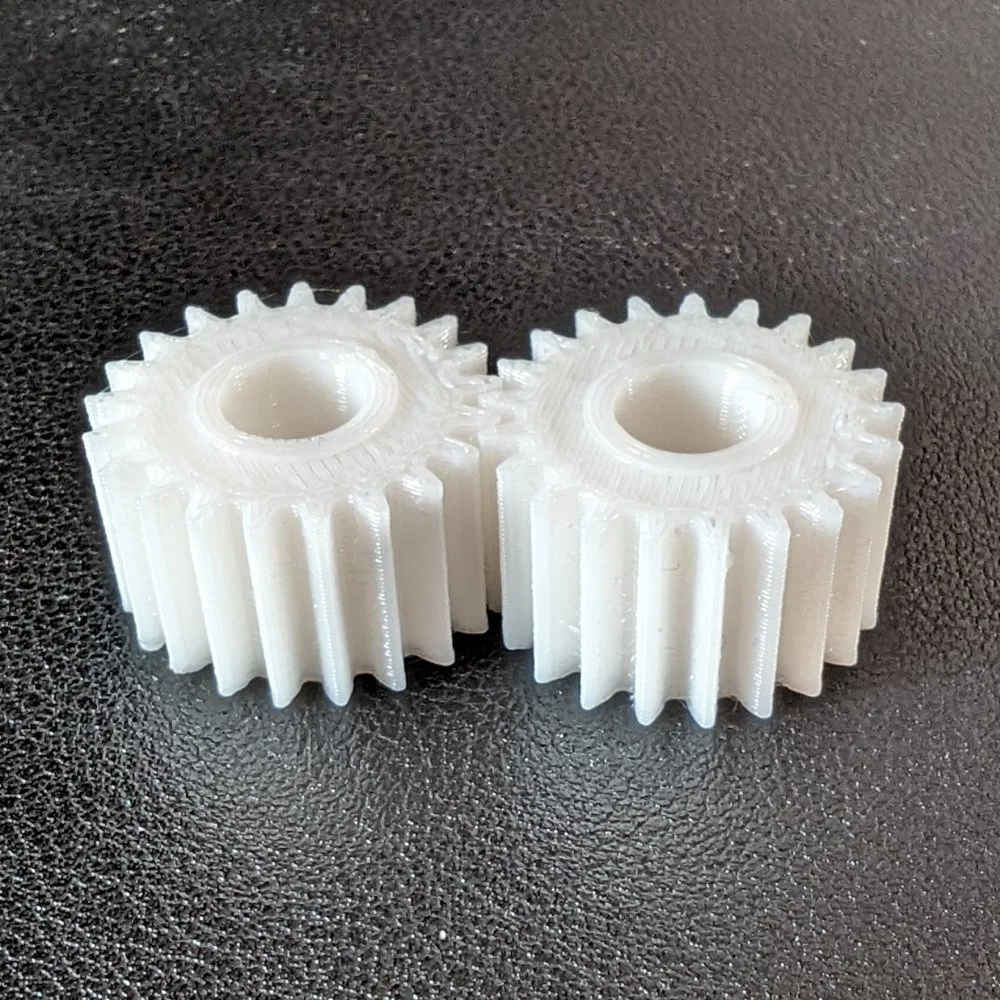

O modo de visualização é uma ótima maneira de ver como as diversas opções de configuração afetam o modelo fatiado. O modelo 3D que estamos imprimindo é uma pequena engrenagem, cuja impressão não deve levar mais de 15 minutos:
Em geral, as configurações padrão do seu software de impressão 3D devem produzir ótimos resultados para a maioria dos modelos 3D; no entanto, alguns ajustes podem ser necessários se ocorrer empenamento ou precisar de resistência adicional em partes do modelo.
